產品概述：

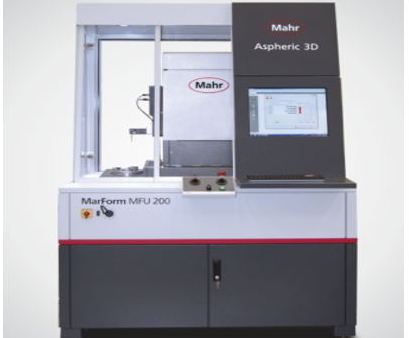

Mahr 開發了 MarForm MFU 200 Aspheric 3D，藉此可以在生產區域附近以 2D / 3D 方式快速測試光學組件。MarForm 測量儀的精確度和穩定性幾十年來一直受到普遍認可?，F(xiàn)在借助 MarForm MFU 200 Aspheric 3D 將這些經驗應用到了光學產業。
精度
MarForm MFU 200 Aspheric 3D 是精密測量儀器，有非常低的測量不確定性，是優化加工流程的理想選擇。
測量原理
MarForm MFU 200 Aspheric 3D測量光學組件的表面形態。當然，利用透鏡頂點的輪廓也可以快速記錄 2D測量結果。對于3D測量，先在一個序列中測量透鏡頂點偏移 90° 的兩個直線輪廓。然后旋轉C軸記錄多個同心極性輪廓。然后使用這些測量點生成表面形態。利用完全可定位的測桿可以測量間斷的表面。在減震柜中使用測量站可以避免測量對象受到外部干擾，如震動和灰塵。
測量流程
-
在開始測量之前，先選擇標準形狀類型，然后為預期參考鏡頭設置參數。下一步驟將記錄測量數據并與鏡頭的標準數據對比。
-
RMS 值、PV 值和傾斜誤差均顯示為參數。
-
在軟件中，將標準非球面調整到擬合非球面時，球面的各個參數，如曲率 R0 的半徑、錐形常數 k 和非球面系數 Ai 可調整到測量結果。
-
測量值和標準透鏡之間不同的表面形態顯示為彩色線圖。然后 2D 輪廓和差異表面形態導出為已知格式以為車床進行校正。
-
除如上所述測量球面和非球面之外，也可使用標準形狀作為錐形輪廓或測量和評估其他旋轉對稱對象或?qū)?D散點圖進行 Sagitta 描述。
