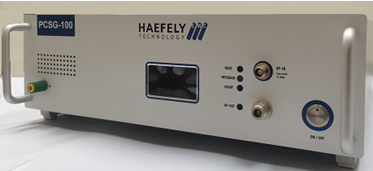

系統概述：

PCSG100是依據IEC/EN 61000-4-6、ISO 11452-4、GJB151B-2013(CS114)和其他產品標準而研發的一臺完整的射頻傳導抗擾度和BCI測試系統。

設備內置：

l  射頻信號源, 頻率：4kHz - 1.2 GHz

l  射頻功率放大器可選外置和內置，內置功率放大器頻率4kHz - 400 MHz, 輸出功率：25 和75 W 可選

l  三通道射頻功率計：用于測量測試電平、前向功率和反向功率，頻率：4kHz - 1.2 GHz

l  定向耦合器

作為一臺“完整”測試系統，PCSG100具有簡單便捷的操作和優異的性價比。

該系統包含全系列耦合/去耦網絡（CDN）、電磁耦合鉗、BCI電流鉗。

產品特征：

l  依據IEC/EN61000-4-6標準的射頻傳導抗擾度測試和依據ISO 11452-4和GJB151B-2013（CS 114）標準的BCI測試。

l  單一主機集成了信號發生器、射頻功率放大器、功率計和定向耦合器。所有的內置儀器也可通過輸入/輸出端口單獨使用。

l  信號發生器和射頻功率計也可用于依據IEC/EN 61000-4-3標準的輻射抗擾度測試。此外，再進行BCI和輻射抗擾度測試中，也可將外置的射頻功率放大器連接至PCSG100。

l  關鍵參數在前面板顯示屏實時顯示。

l  通過USB端口可實現遠程自動化測試。

l  完善的耦合去耦合網絡（CDN）,電磁鉗和電流鉗可選。

技術參數：
